南网分布式DTU-测控单元

随着配电自动化建设的步步推进,配电网一次网架逐渐加强,通信网络也日臻完善,这为通过智能配电终端及通信网络实现配电网分布式自愈提供了可能。


产品优势:本产品已通过南网电科院磨合实验,联调实验,满足广东、深圳、海南、云南、贵州等各省南网中标后送检,到货全检及运行中的临时抽检,同时可以配合厂家取得A+B型式实验报告并可以提供《投标偏差表》配合投标厂家满足投标全部加分项。


合作方式:一次成套厂家准备在南网投标,投标需要提供一次开关型式试验报告(试验费*万),分布式DTU型式试验报告(试验费*万),一二次联调试验报告(*万)三个报告。

一次成套厂家自己具备生产分布式的能力做的报告叫A加A模式(我们可OEM贴牌);如果用其他的厂家分布式型式试验报告做联调出的联调报告那么就叫A加B模式(我们已通过国家电网和南方电网的供应商资格预审




在线咨询
产品介绍 技术参数 尺寸说明

分布式DTU主要功能

智能分布式DTU由综合管理单元(APT- 6000T综合管理通讯单元)和保护测控单元(APT- 6000智能分布式配网自动化终端)组成,自愈采用基于通用面向对象变电站事件(GOOSE)的高速网络通信方式,利用配电网中相邻开关的故障信息,快速定位故障位置并自动隔离故障,使无故障区域能够恢复供电,实现快速自愈式分布智能馈线自动化系统。


分布式DTU测控单元特点

● 强大的软硬件平台● 通讯接口丰富
● 信息安全可靠

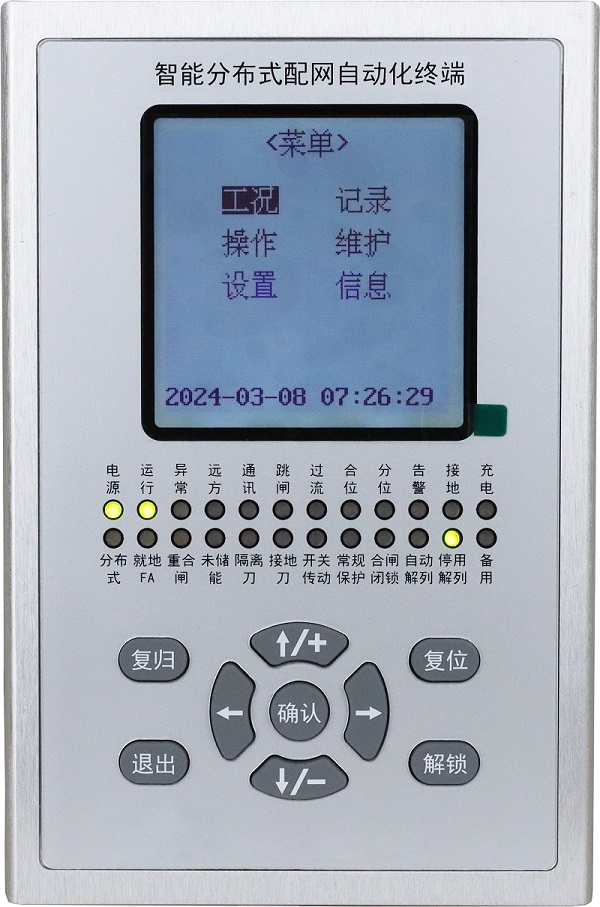

● 抗干扰强,免调节,易维护● 高分辨率人性化人机界面● 维护工具易用



分布式DTU测控单元保护功能

● 过流三段保护● 零序加速保护● 电压型配网功能
● 过流加速保护● 支持电子EVT采样● 光纤纵差保护
● 二段零序过流保护● 重合闸● 小电流接地选线


就地型配网自动化(电压时间、电压电流时间)

● 延时顺送/逆送功能(S功能、分段开关)

● 环网点功能(L功能、联络开关)


智能分布式FA

● 满足南网的的时间电压型逻辑(就地馈线自动化功能FA)
● 联锁失电延时分闸闭锁● 单侧失压延时合闸● 断路器故障隔离方案
● 失电延时分闸不闭锁● 检闭锁单侧失压延时合闸● 负荷开关故障隔离方案
● 残压脉冲分闸闭锁● 联络开关快速合闸● 失灵保护


分布式DTU测控单元通信接口

● 4路可复用RS232/485串行口,通信速率和校验位可以整定,1个调试串口。

● 两个标准的10M/100M以太网接口。

● 支持DL/T 634.5101- 2002(IEC60870- 5- 101)、DL/T634.5104- 2002(IEC60870- 5- 104)、MODBUS等多种通信规约,并可按需要进行扩充。


分布式DTU测控单元符合标准:

 DL/T 721-2013《配电自动化远方终端》

 DL/T 630-2020《交流采样远动终端技术条件》

 GB/T 7261-2016《继电保护和安全自动装置基本试验方法》

 GB/T17626.8-2006《电磁兼容试验和测量技术 工频磁场抗扰度试验》

 GB/T17626.10-2017《电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验》

 (中国南方电网电力调度控制中心2022年8月)(总调继(2022)24号附件)








环境条件

正常工作大气条件

站所终端设备满足在如下环境中正常工作:

a)环境温度范围:-40℃~+75℃;

b)环境温度最大变化率:1.0℃/min;

c)湿度:5%~100%;

d)最大绝对湿度:35g/m3;

e)大气压力:70~106KPa。

周围环境要求

a) 无爆炸危险,无腐蚀性气体及导电尘埃,无严重霉菌存在,无剧烈振动冲击源。场地安全 要求 应符合 GB/T 9361 中的规定。

b) 接地电阻应小于 4Ω。

贮存、运输极限环境温度

设备的贮存、运输极限的环境温度-40℃~+75℃,不出现异常情况。


电源要求

直流电源:AC220V、DC220V、DC48V、DC24V, 允许偏差: ±20%

开关量和状态量输入电压: DC48V、DC24V,启动电压(60%~75%)Ue


主要技术性能指标

速断保护

a) 整定值范围 电流:0.02In ~20In  时间:0s ~ 10s

b) 整定值允许误差 电流:±3%或±0.02In 注:In 为 TA 二次额定电流,以下同

c) 时间误差:电流为 1.2 倍整定值,不大于 40ms 或±3%

过流保护

a) 整定值范围 电流:0.02In ~20In  时间:0.1s ~ 100s

b) 整定值允许误差 电流:±3%或±0.02In

c) 时间误差:电流为 1.2 倍整定值,不大于 40ms 或±3%

过流加速保护

整定值范围 电流:0.02In ~ 20.0In 时间范围:0s ~ 10s

整定值允许误差 电流:±3%或±0.02In

时间误差:电流为 1.2 倍整定值时,±1%或±40ms

零序过流保护

整定值范围 电流:0.01A ~ 10.0A  时间范围:0.1s ~ 1800s

整定值允许误差 电流:±3%或±0.01A

时间:电流为 1.2 倍整定值,±1%或±40ms

零序加速保护

整定值范围 电流:0.01A ~ 10.0A 时间范围:0s ~ 10s

整定值允许误差 电流:±3%或±0.01A 时间:电流为 1.2 倍整定值,±1%或±40ms

重合闸

整定值范围: 重合闸充电时间为 15s

一次重合闸时间:0.3s ~ 300s

二次重合闸时间:0.3s ~ 300s

三次重合闸时间:0.3s ~ 300s

重合闸闭锁时间:0.0s ~ 300s

重合闸确认时间:0.3s ~ 999s

整定值允许误差

时间:重合闸动作时间,不大于±1%或±60ms

电压型配网功能性能指标

电压检出:≥80% Un

时间误差:±1%或±60ms

时间误差:±1%或±60ms

智能分布式 FA 功能性能指标

速动型分布式 FA 故障上游开关隔离时间<=200ms

缓动型分布式 FA 故障上游开关隔离时间<=5s

速动型分布式 FA 非故障区域恢复时间<=5s

缓动型分布式 FA 非故障区域恢复时间<=45s


测量精度

测量电流、电压: 0.2 级

功率及功率因数: 0.5 级

事件分辨率: ≤2ms  频率: 0.01Hz


开出接点容量

24VDC:允许长期通过电流 16A,切断电流 3A。


功率消耗

交流电压:<0.5VA/相

交流电流:<0.5VA/相

直 流:≤20VA


过载能力

电流回路:2 倍额定电流,连续工作

20 倍额定电流,允许 1s

电压回路:1.2Un,连续工作


绝缘性能

绝缘电阻 装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无 联 系的各带电的导电电路之间,用开路电压为 500V 的测试仪器测定其绝缘电阻应不小于 100MΩ。

介质强度 装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系 的各带电的导电电路之间,应能承受 2.5kV(额定绝缘电压>63V)、500V(额定绝缘电压≤63V) (有效值)、50Hz 的交流试验电压,历时 1min,而无击穿或闪络现象。

冲击电压 装置的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无 联 系的各带电的导电电路之间,应能承受冲击电压波形为标准雷电波,峰值为 1kV(额定绝缘电压≤63V) 或 5kV(额定绝缘电压>63V)的试验电压,此后无绝缘损坏。

耐湿热性能 装置应能承受 GB/T 2423.9 规定的湿热试验。试验温度为+40℃±2℃、相对湿度(93±3)%,试 验 时间为 48h,在试验结束前 2h 内根据 2.4.1 的要求,测量各导电电路对外露导电金属部分及外壳 之间、 电气上不联系的各回路之间的绝缘电阻应不小于 1.5MΩ,介质耐压强度不低于 2.4.2 规定的 介质强度 试验电压幅值的 75%。


机械性能

设备应能承受频率 f 为 2~9Hz,振幅为 0.3mm 及 f 为 9Hz~500Hz,加速度为 1m/s2 的振动。 振 动之后,设备不应发生损坏和零部件受振动脱落现象。


电磁兼容

电压突降和电压中断适应能力 按 GB/T15153.1 中的有关规定执行。 抗高频干扰的能力 按 GB/T1 5153.1 中的有关规定执行。

抗快速瞬变脉冲群干扰的能力 按 GB/T17626.4 中的有关规定执行。 抗浪涌干扰的能力 按 GB/T1 125153.1 中的有关规定执行。

抗静电放电的能力 按 GB/T15153.1 中的有关规定执行。

抗工频磁场和阻尼振荡磁场干扰的能力 按 GB/T15153.1 中的有关规定执行。 抗辐射电磁场干扰 的能力 按 GB/T17626.3 中的有关规定执行。

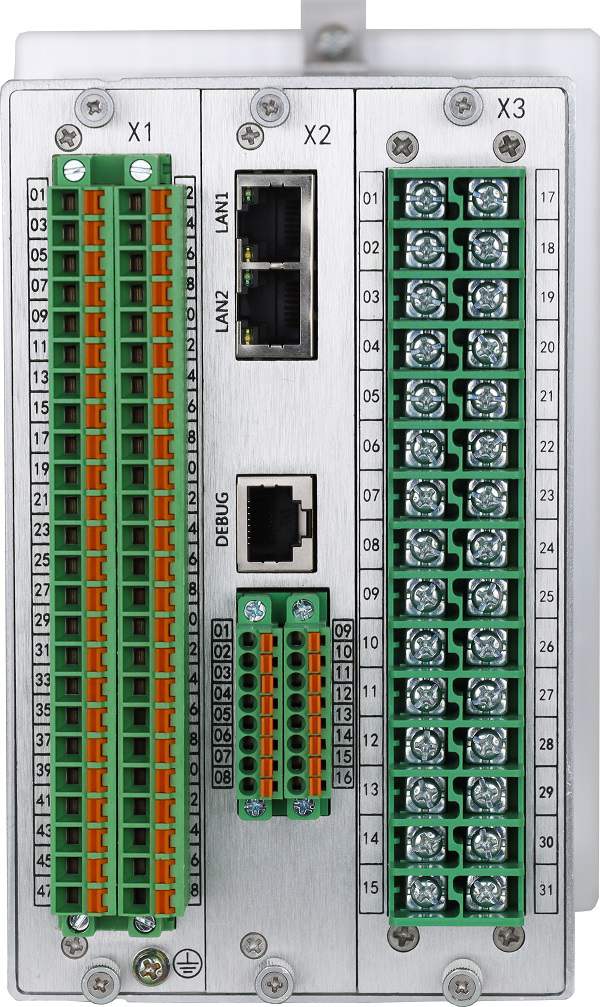

通信接口

a) 3 个 RS-232 通信接口,通信速率可以整定。

b) 3 个 RS-485 通信接口,通信速率可以整定。

c) 两个标准的 10M/100M 以太网接口(可选 RJ45 或光纤以太网接口)。

d) 支持 DL/T 634.5101-2002(IEC60870-5-101)、DL/T634.5104-2002(IEC60870-5-104)、 IEC61850、MODBUS 等多种通信规约,并可按需要进行扩充。

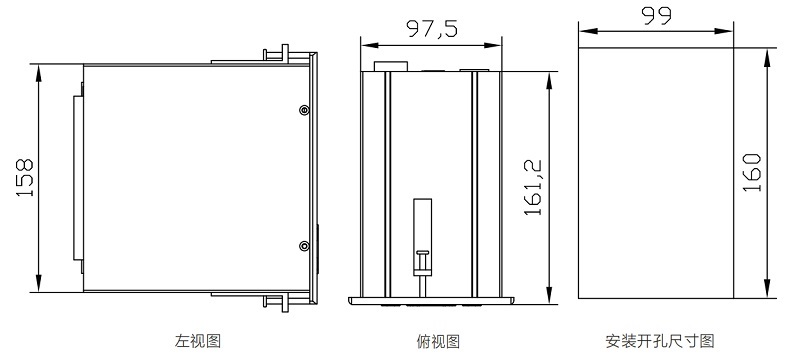

分布式DTU测控单元安装尺寸图

( 单位:mm )

南网分布式DTU测控单元安装尺寸图
