分散式DTU间隔单元简述
APT-6000G 国网分散式DTU间隔单元，与环网柜开关配合，可组合成智能分布式、就地FA（电压时间型、电压电流时间型）、常规保护型等配网功能，实现就地配电自动化功能。装置与出线开关、分支开关等配合，可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的微机型配电自动化终端。

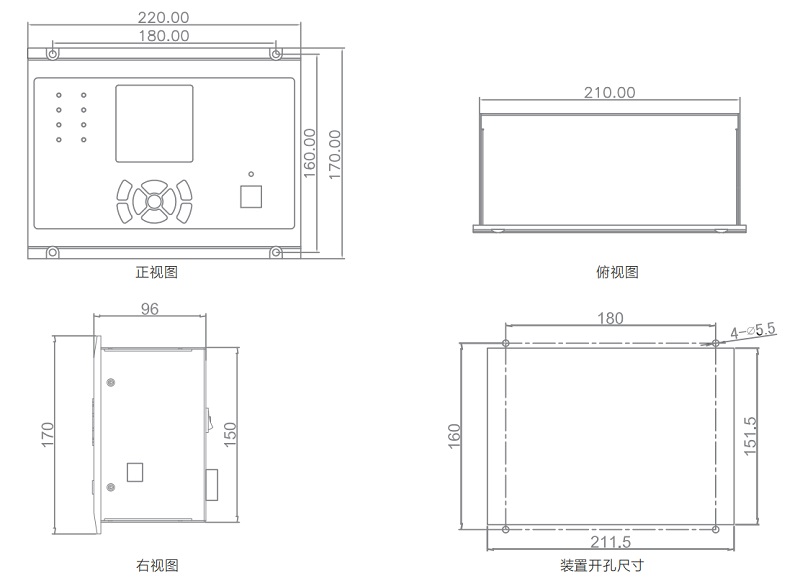

分散式DTU间隔单元装置特点
● 强大的软硬件平台 | ● 完善的故障录波功能
|
● 多种抗干扰措施
| ● 良好的可维护性
|
● 灵活可配的功能
| ● 高分辨率人性化人机界面（选配）
|
分散式DTU间隔单元功能介绍
● 保护功能 | ● 四遥功能
| ● 电流保护
| ● 遥测
|
● 接地保护
| ● 遥信
| ● 同期功能
| ● 遥控、保护输出
|
● 重合闸功能
| ● 遥调
| ● 电压保护
| ● 线损计量
|
● 非电量保护
| ● FA 功能
| ● 维护功能
| ● 就地FA功能
|
● 当地定值参数设置
| ● 智能分布式功能
| ● 远程定值参数设置
| ● 数据传输功能
|
● 程序远程更新
| ● 三遥数据上送、电度量上送
| ● 具有当地维护通信接口
| ● 与上级站进行校时
|
● 远程诊断
| ● 通信接口：以太网、光纤
| ● 设备自诊断
| ● 录波文件上送
|
● 程序自恢复
|
|
|
|
分散式DTU间隔单元符合标准
GB/T13720 地区电网数据采集与监控系统通用技术条件；
GB/T13729 远动终端设备；GB/T 35732 配电自动化智能终端技术规范；
DL451 循环式远动规约；DL/T 1146- 2009 DL/T 860 实施技术规范；
GB/T13729；GB/T14285；GB/T15153.1；GB/T17626；DL516；DL/T550；
DL/T599；DL/T630；DL/T634.5- 101；DL/T634.5- 104；IEC 61850- 6；
IEC 61850- 7；IEC/TR61850- 90- 6；DL/T667；DL/T790；DL/T814；DL/T890；
DL/T1080；DL/T5003；DL/T5404；Q/GDW156；Q/GDW370；Q/GDW382；
GB/T4208；GB3047.1；JB616；GB191
环境条件
正常工作大气条件
站所终端设备满足在如下环境中正常工作：
a) 环境温度范围：-40℃～+75℃；
b) 环境温度最大变化率：1.0℃/min；
c) 湿度：5％～100％；
d) 最大绝对湿度：35g/m3；
e) 大气压力：70～106KPa。
周围环境要求
a) 无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源。场地安全 要求 应符合 GB/T 9361 中的规定。
b) 接地电阻应小于 4Ω。
贮存、运输极限环境温度
设备的贮存、运输极限的环境温度-40℃～+75℃，不出现异常情况。
电源要求
直流电源：DC18V-72V， 允许偏差: ±20％
开关量和状态量输入电压： DC48V 或 DC24V，启动电压（60%～75%）Ue
主要技术性能指标
过流保护
a) 整定值范围
电流：0 ～100A 时间：0s ～ 100s
b) 整定值允许误差
电流：±3%或±0.02In 注：In 为 TA 二次额定电流，以下同
c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%
过流加速保护
整定值范围
电流：0 ～ 100A 时间范围：0s ～ 99s
整定值允许误差 电流：±3%或±0.02In
时间误差：电流为 1.2 倍整定值时，±1%或±40ms
零序过流保护
整定值范围 电流：0A ～ 100A 时间范围：0s ～ 2000s
整定值允许误差 电流：±3%或±0.01A10 时间：电流为 1.2 倍整定值，±1%或±40ms
零序加速保护
整定值范围 电流：0A ～ 100A 时间范围：0s ～ 99s
整定值允许误差 电流：±3%或±0.01A 时间：电流为 1.2 倍整定值，±1%或±40ms
重合闸
整定值范围： 重合闸充电时间/确认时间为 0~999s
一次重合闸时间：0s ～ 100s
二次重合闸时间：0s ～ 300s
三次重合闸时间：1s ～ 600s
重合闸闭锁时间：0.0s ～ 300s 整定值允许误差
时间：重合闸动作时间，不大于±1%或±60ms
电压型配网功能性能指标
电压检出：≥80% Un X 时间误差：±1%或±60ms Y 时间误差：±1%或±60ms
智能分布式 FA 功能性能指标
速动型分布式 FA 故障上游开关隔离时间<=200ms
缓动型分布式 FA 故障上游开关隔离时间<=5s
速动型分布式 FA 非故障区域恢复时间<=5s11
缓动型分布式 FA 非故障区域恢复时间<=45s
测量精度
测量电流、电压： 0.2 级
功率及功率因数： 0.5 级
事件分辨率： ≤2ms
频率： 0.01Hz
开出接点容量
24VDC：允许长期通过电流 16A，切断电流 3A。
功率消耗
交流电压：<0.5VA/相 交流电流：<0.5VA/相 直 流：≤10VA
过载能力
电流回路：2 倍额定电流，连续工作
20 倍额定电流，允许 1s
电压回路：1.2Un，连续工作
绝缘性能
绝缘电阻
装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无 联 系的各带电的导电电路之间，用开路电压为 500V 的测试仪器测定其绝缘电阻应不小于 100MΩ。
介质强度
装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无联系 的各带电的导电电路之间，应能承受 2.5kV（额定绝缘电压＞63V）、500V（额定绝缘电压≤63V） （有效值）、50Hz 的交流试验电压，历时 1min，而无击穿或闪络现象。
冲击电压
装置的各带电的导电电路对地（即外壳或外露的非带电金属零件）之间，以及产品中电气上无 联 系的各带电的导电电路之间，应能承受冲击电压波形为标准雷电波，峰值为 1kV（额定绝缘电压≤63V） 或 5kV（额定绝缘电压＞63V）的试验电压，此后无绝缘损坏。
耐湿热性能
装置应能承受 GB/T 2423.9 规定的湿热试验。试验温度为+40℃±2℃、相对湿度(93±3)％，试 验 时间为 48h，在试验结束前 2h 内根据 2.4.1 的要求，测量各导电电路对外露导电金属部分及外壳 之间、 电气上不联系的各回路之间的绝缘电阻应不小于 1.5MΩ，介质耐压强度不低于 2.4.2 规定的 介质强度 试验电压幅值的 75％。
机械性能
设备应能承受频率 f 为 2～9Hz，振幅为 0.3mm 及 f 为 9Hz～500Hz，加速度为 1m/s2 的振动。 振 动之后，设备不应发生损坏和零部件受振动脱落现象。
电磁兼容
电压突降和电压中断适应能力 按 GB/T15153.1 中的有关规定执行。 抗高频干扰的能力 按 GB/T1 5153.1 中的有关规定执行。
抗快速瞬变脉冲群干扰的能力 按 GB/T17626.4 中的有关规定执行。 抗浪涌干扰的能力 按 GB/T1 5153.1 中的有关规定执行。
抗静电放电的能力 按 GB/T15153.1 中的有关规定执行。
抗工频磁场和阻尼振荡磁场干扰的能力 按 GB/T15153.1 中的有关规定执行。 抗辐射电磁场干扰 的能力 按 GB/T17626.3 中的有关规定执行。
通信接口
a) 两个标准的 10M/100M 以太网接口,一个脉冲输出 RJ45 口，一个 RJ45 调试串口。
b) 支持 DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、 IEC61850、MODBUS 等多种通信规约，并可按需要进行扩充。
