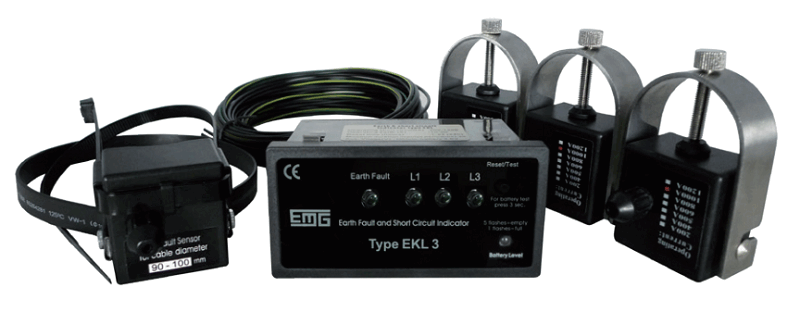

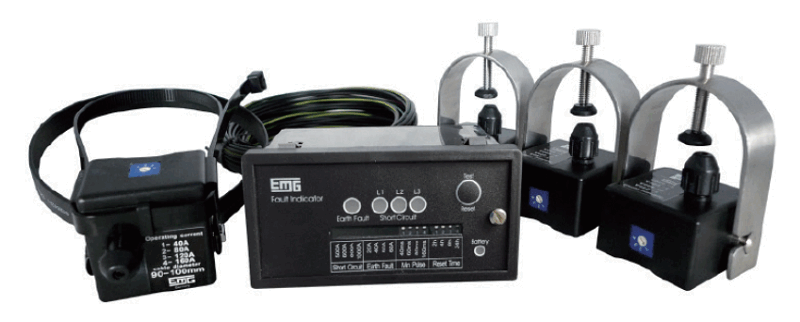

短路接地故障指示器

适用范围:

电缆型短路及接地故障指示器是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变及户外开闭所内,用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。


主要功能:

1、线路发生故障时,工作人员可借助指示器的报警指示, 迅速确定故障区段,并找出故障点。

2、报警信息可实时发送到监控中心的服务器,在监控电脑的屏幕上显示出故障所在的区域和具体位置,引导巡线人员迅速确定故障区段并找出故障点。

3、提高工作效率,缩短停电时间,迅速恢复供电以及提高供电的可靠性和减少经济损失,有着十分重要的意义。


在线咨询
产品介绍 技术参数 尺寸说明 选型指南

功能特点

1、智能检测短路及接地故障并通过面板相应的LED 进行指示;

2、面板采用薄膜开关设计,便于现场对故障指示装置进行复位及自检;

3、可设定故障电流的脉宽时间,用于防止浪涌电流产生的错误故障指示;

4、可远程对故障指示装置进行复位及检测操作;

5、可通过遥信触点,为外部装置提供开关量;

6、可预先设定短路及接地故障自动复位时间;

7、可通过外接装置进行远程故障指示;

8、可设定短路故障动作电流值;

9、可设定接地故障动作电流值;

10、锂电池电量检测功能;

11、RS- 485 通讯功能(选配)。

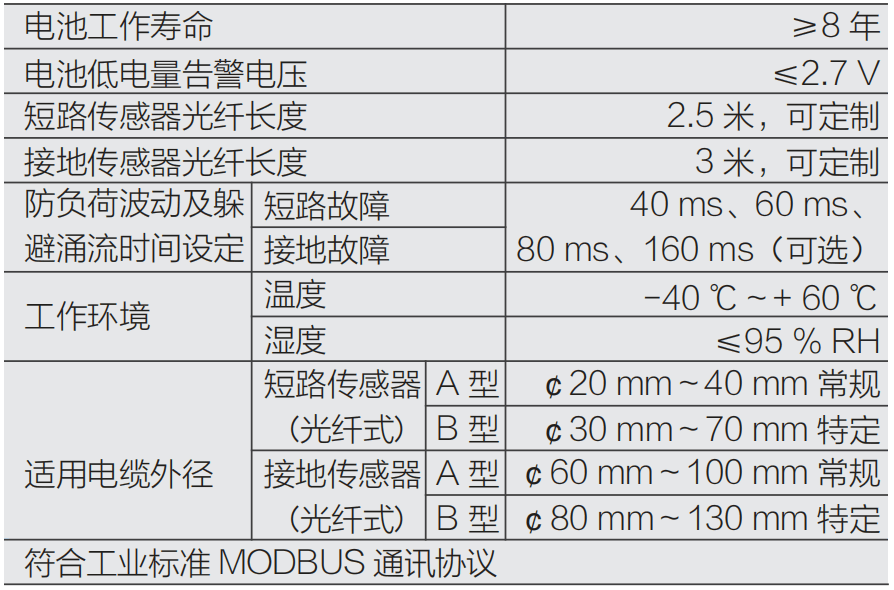

短路接地故障指示器技术参数

短路接地故障指示器技术参数图1短路接地故障指示器技术参数图2

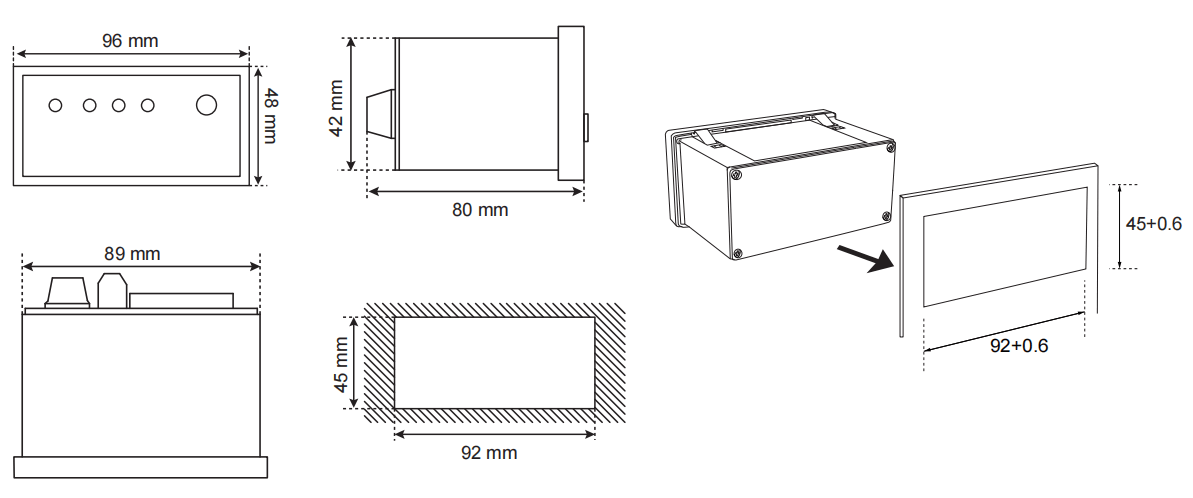

开孔尺寸图

( 单位:mm )

面板尺寸:96 mm (宽) x 49 mm (高) x 80 mm (深)

安装孔尺寸:92 + 0.6 mm (宽) x 45 + 0.6 mm (高)

短路接地故障指示器开孔尺寸图

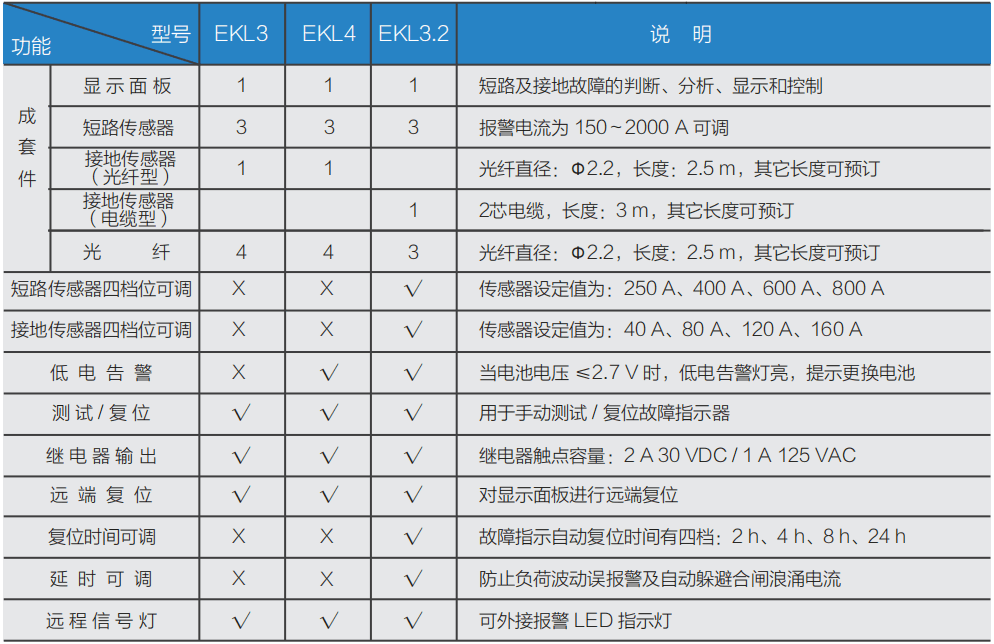

选型指南

短路接地故障指示器选型指南图
