蓄电池运行存在的三个问题
1、在线监测参数单一 ，只能监测电池的电压
无法准确掌握蓄电池的运行状况，紧急情况需要后备电源时，蓄电池失效造成重大事故。
2、不能均衡充电，电池端电压发生变化时无法处理
造成蓄电池过充或欠充，加速蓄电池老化，设计寿命10-15年，真实使用3-5年；
3、落后电池无法活化，“硫化”电池只能更换
造成大量蓄电池提前报废，资源浪费、成本损耗、环境污染；
应用领域
该BH6000蓄电池在线监测装置，广泛应用于各类风电厂、光伏电厂、火电厂、机场、厂矿、石油化工等项目。
产品概述
BH6000蓄电池在线监测装置是专门为UPS电源、直流电源、通信电源蓄电池组而设计的集中式管理产品。该产品具有：在线监测功能、在线均衡功能、在线活化功能。
BH6000蓄电池在线监测装置工作原理
通过在线监测每一节电池的电压、电流、内阻、容量及环境温度的数值情况来判断蓄电池运行过程中各个参数是否处于正常，当蓄电池组一致性变差时， BH6000蓄电池在线监测装置会自动启动在线均衡功能对电池进行均衡调节，并能对性能较差的电池进行在线活化，其能有效的防止蓄电池组过充电或欠充电，使蓄电池组性能一致的运行在最佳状态，提高了蓄电池组安全运行水平，延长蓄电池组使用寿命，减少了维护人员对电源系统的维护时间与维护成本

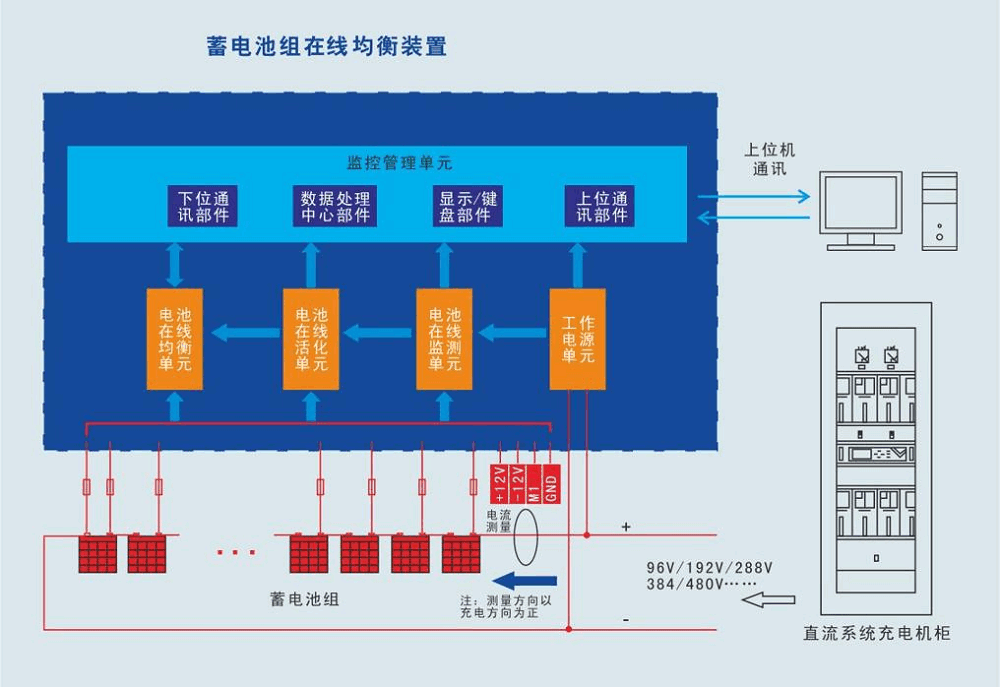

工作原理图
BH6000蓄电池在线监测装置主要功能
发现问题
1、在线检测蓄电池组和单体电池的电压
2、在线检测蓄电池组和单体电池的内阻
3、在线测量蓄电池组和单体电池的容量
4、在线测量蓄电池组和单体电池的电动势
5、检测蓄电池组充放电电流
6、具备蓄电池组环境温度测量
7、具备蓄电池电压运欠压告警
解决问题
8、高效的电池组均衡控制，可对单体电池进行独立的充放电调节
9、对单体性能较差的电池进行在线活化
集中管理
10、具备蓄电池组放电容量核对相关数据监测管理
11、提供放电过程中电池的整组电压和单体电压的曲线显示
12、具备相关历史数据保存和数据曲线信息显示功能
13、可通过RS485或网络口与上位机通讯
BH6000蓄电池在线监测装置技术参数
工作温度 ：-5℃-70℃
相对湿度 ：5%-90%
大气压强 ：80-110kPa
直流额定工作电压 ：DC24V-DC450V
可管理蓄电池组数 ：1-4组
可管理蓄电池数量 ：2-480只
可均衡蓄电池额定容量 ：20-3000AH
可均衡蓄电池单体电压 ：2V、6V、12V
蓄电池单体电压测量精度 ：≤±0.2%
蓄电池组电压测量精度 ：≤±0.1%
蓄电池电动势在线检测精度 ：≤±5%
蓄电池容量在线测量精度 ：≤5%
蓄电池内阻在线测量精度 ：≤5%
蓄电池极板硫化在线活化率 ：90%
蓄电池组不均衡度 ：≤0.5%
通信接口 ：LAN、RS485
保护：电源回路带保险丝设计
平均无故障时间 ：正常运行环境下，不少于100000h
噪音 ：<40dB
BH6000蓄电池在线监测装置产品选型
BH6000蓄电池在线监测装置可分为：A型/D型两种型号，可根据具体需求及结合现场安装情况加以选择。

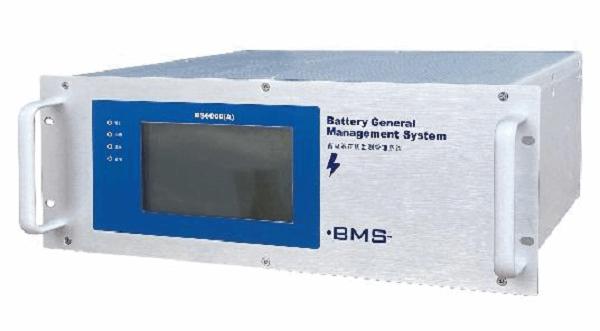

BH6000A
该机型采用19英寸宽，4U高的标准机箱设计，具有体积小，结构紧凑，安装便捷的特点，可直接安装在19英寸机柜内或简单安装在电池架侧面，也可嵌入直流系统的电池柜、充电柜、 馈线柜中，适用于108只电池及以下蓄电池组系统的管理。
BH6000A型号参数说明
可管理电池数量 ：最多108节（可扩展）
电池容量 ：3000AH
单节电池电压 ：2V、6V、12V
机箱尺寸 ：19英寸宽、4U高（482.6mmx177.8mmx382mm）
机箱材料 ：全铝合金
设备重量 ：12.5kg
安装方式 ：组屏或单独安装

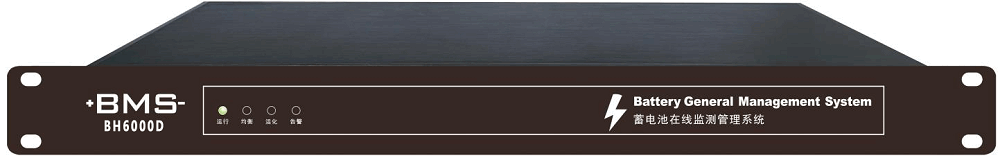

BH6000D（管理主机）
BH6000D蓄电池在线监测装置由管理主机、监测单元、7寸彩色触摸屏三部份组成，可根据具体需求及结合现场安装情况加以选择。
该机型采用19英寸宽，1U高的标准机箱设计，具有体积小，结构紧凑，安装便捷的特点，可直接安装在19英寸机柜内或简单安装在电池架侧面，也可嵌入直流系统的电池柜、充电柜、 馈线柜中，适用于480只电池及以下蓄电池组系统的管理。
BH6000D（管理主机）参数说明
可管理电池组数量 ：1-4组
最多监测电池数量 ：480只
可均衡活化电池容量 ：20AH～3000AH
单体电池电压 ：2V，6V，12V
工作电压 ：85～265VAC/90～380VDC
机箱尺寸 ：19英寸宽，1U高，482.6mmx382mmx44.4mm
设备重量 ：3kg
机箱材料 ：全铝合金
安装方式 ：组屏或单独安装

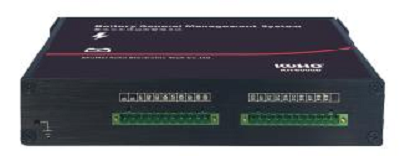

BH6000D（监测单元）
监测单元是BH6000D蓄电池在线监测装置的数据采集终端，具有在线监测蓄电池电压、电流、内阻、容量、健康度、单体温度、环境温度等功能。该机型采用1U高的标准机箱设计，具有体积小，结构紧凑，安装便捷的特点，可直接安装在电池架侧面，也可嵌入直流系统的电池柜、充电柜、馈线柜中。
BH6000D监测单元参数说明
可测电池数量 ：18只（可扩展）
可测电池容量 ：20AH-3000AH
单节电池电压 ：2V，6V，12V
工作电压 ：12V DC
机箱尺寸 ：225mmx175mmx44.5mm
设备重量 ：1.5kg
机箱材料 ：全铝合金
安装方式 ：机架式安装

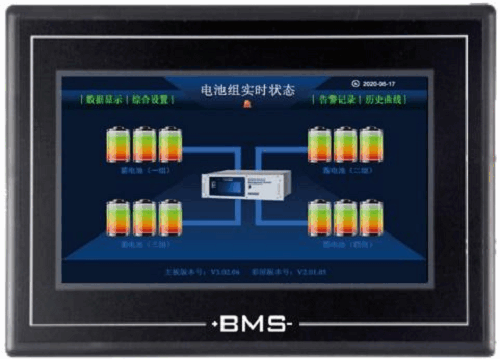

BH6000D（7寸触摸屏）
7寸彩色触摸屏是BS6000D蓄电池在线监测装置的数据显示终端，能全方位的显示设备运行状态、电池的运行参数，具有显示分辨率高、颜色对比度强、使用寿命长等特点。
