功能特点
● 遥信功能：采集开关和地刀以及隔离刀的合分状态信息、 开关储能状态、 各种故障指示器及保护装置接入状态量、柜门开闭状态信息、终端电源状态信息、终端故障、异常信息等虚拟遥信；
● 遥测功能：采集包括Ua，Ub、Uc、Ia、Ib、Ic、F、P、Q、S、COS、I0、U0等模拟量、采集蓄电池电压等直流量、电流电压的谐波分量；
● 遥控功能：本地操控开关分合、主站遥控操作开关分合；
● 故障检测功能：零序过流过压、线路过负荷、线路三相过电流、电流越限、电压越限、零序电压越限；
● 故障处理功能：过流跳闸功能（三段式保护）、重合闸功能 、FA故障处理功能 、DA故障处理功能；
● 通信功能：具备2个以太网接口，3路RS232，3路RS485， 1个GPS对时（与1路RS485共用），支持IEC60870- 5- 101、IEC60870- 5- 104 、MODBUS通讯规约；支持基于光纤的网络通讯通讯方式、支持电力载波通讯方式、支持无线通讯方式；支持双主站通信功能；符合国调168号 文【2011】的非对称密钥技术的单向认证。
● 对时功能；
● 历史记录上报功能；

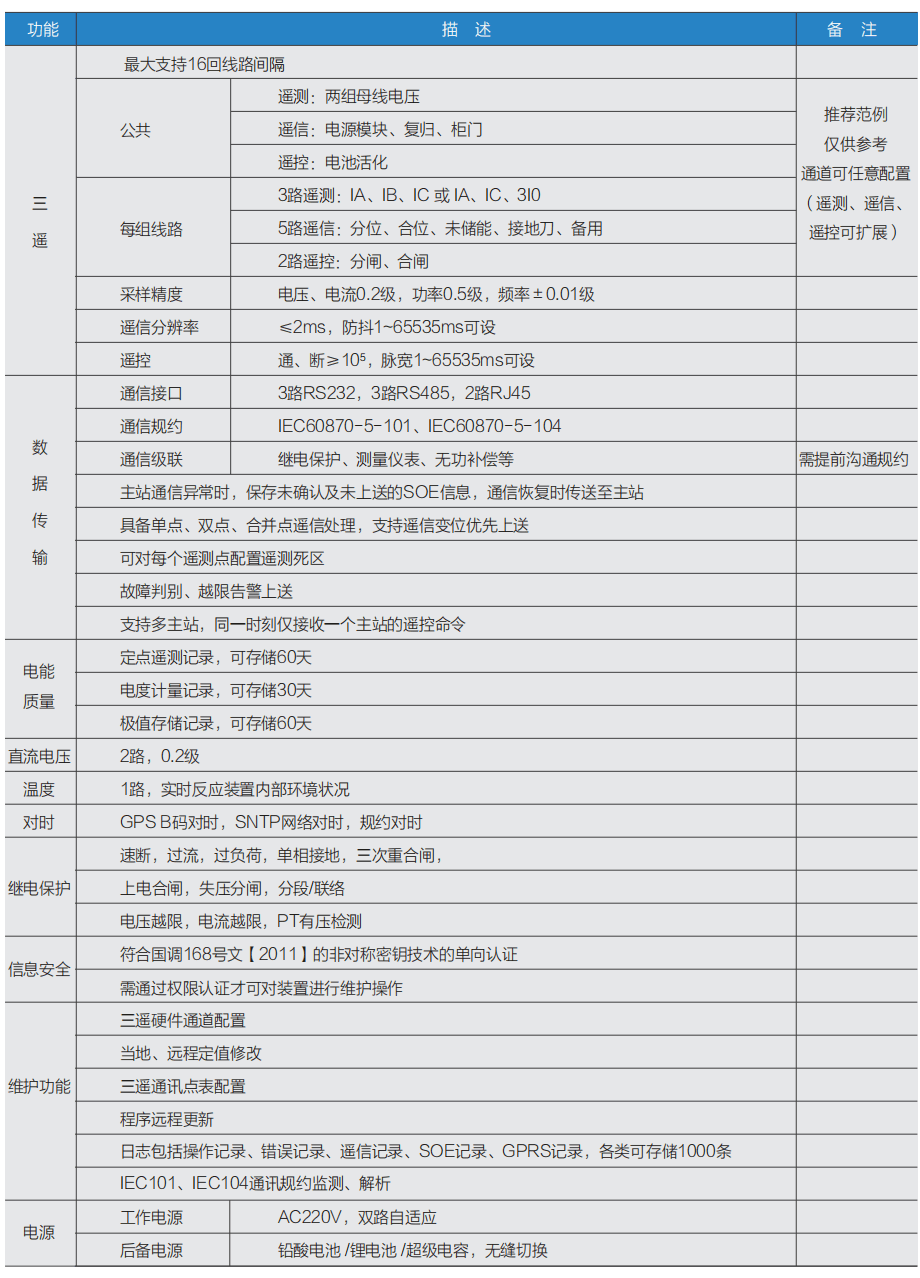

性能指标
APT- 6600H站所终端主控单元
APT- 6600H 站所终端主控单元功能齐全、性能强大，具有DA、FA 保护功能；支持多种通信规约，采集所得的远方终端数据，通过多种通信通道上传至配网主站、子站。
根据需求不同，灵活配置容量，常规有 （4） 种配置方案可选。4种配置方案所能够实现的功能均相同，不同之处在于容量、扩展性以及遥信、遥测的采集量不同。

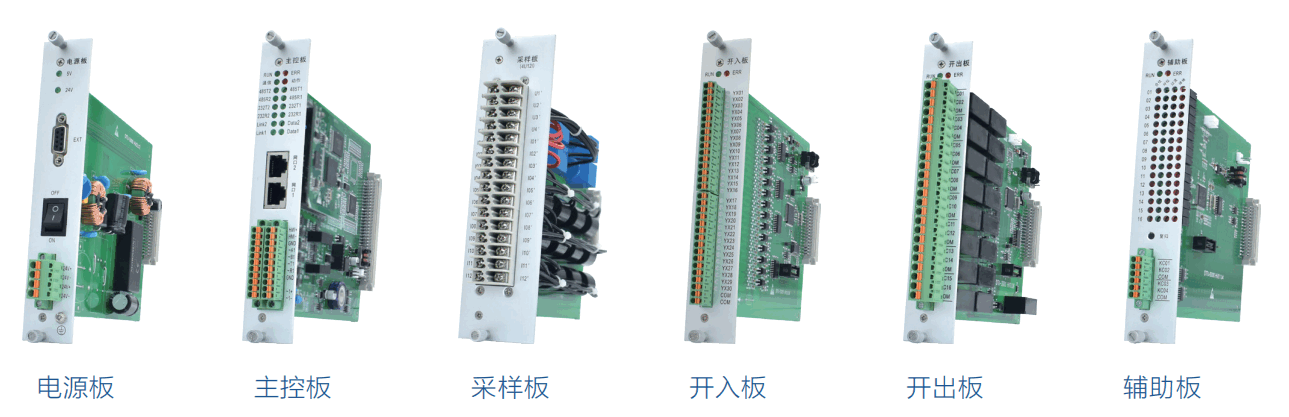

结构组成

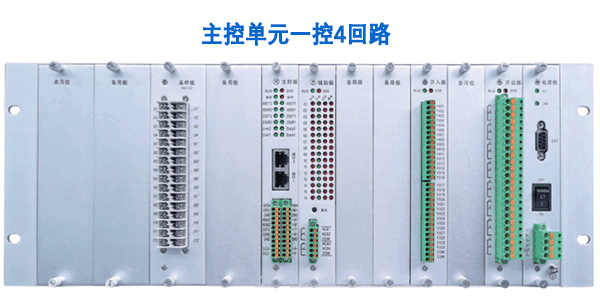

APT- 6600H/4 站所终端一控四回路主控单元
容量：
24 路遥信
4 电压、12 电流
8 开出量（4 分、4 合）
拓展性：
具备 DC24V 输入，可后插接线、液晶显示面板（可选配），可通过增加板件拓展至十六路。

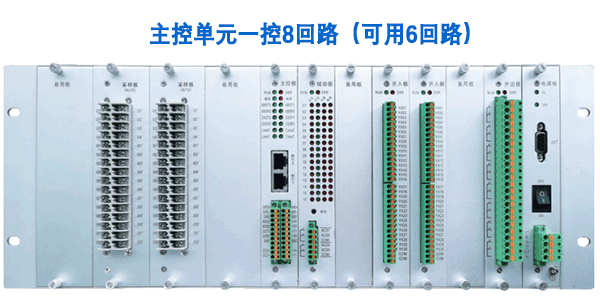

APT- 6600H/8 站所终端一控八回路主控单元
容量：
48 路遥信
8 电压、24 电流
16 开出量（8 分、8 合）
拓展性：
具备 DC24V 输入，可后插接线、液晶显示面板（可选配），可通过增加板件拓展至十六路。

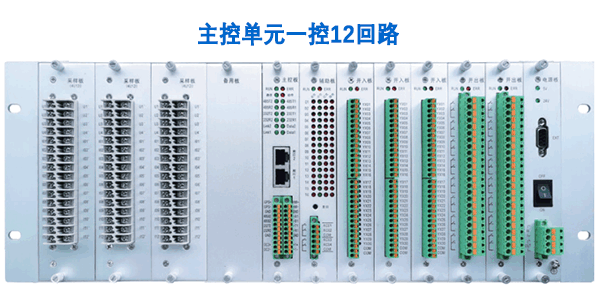

APT- 6600H/12 站所终端一控十二回路主控单元
容量：
72 路遥信
8 电压、24 电流
24 开出量（12 分、12 合）
拓展性：
具备 DC24V 输入，可后插接线、液晶显示面板（可选配），可通过增加板件拓展至十六路。

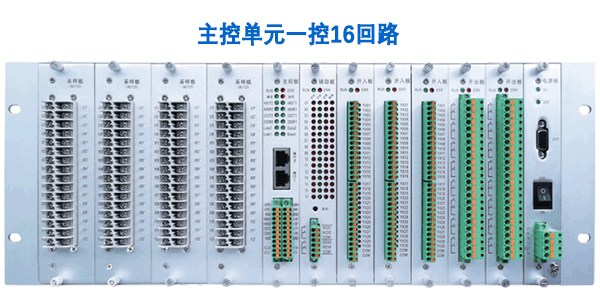

APT- 6600H/16 站所终端一控十六回路主控单元
容量：
90 路遥信
8 电压、24 电流
32 开出量（16 分、16 合）
拓展性：
具备 DC24V 输入，可后插接线、液晶显示面板（可选配）。
技术参数
环境条件
● 正常工作大气条件
配电自动化终端设备满足在如下环境中正常工作：
a) 环境温度范围：-40℃～+75℃；
b) 环境温度最大变化率：1.0℃/min；
c) 湿度：5％～100％；
d) 最大绝对湿度：35g/m3；
e) 大气压力：70～106KPa。
● 周围环境要求
a) 无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌存在，无剧烈振动冲击源。场地安全要求应符合 GB/T 9361 中的规定。
b) 接地电阻应小于 4Ω。
● 贮存、运输极限环境温度
设备的贮存、运输极限的环境温度-40℃～+75℃，不出现异常情况。
电源要求
交流电压：100V，220V (额定电压 Un)；50Hz
交流电流：5A，1A(额定电流 In)；50Hz
直流电源：24V， 允许偏差: ±20％
开关量和状态量输入电压： DC24V/DC48V，启动电压（60%～75%）Ue
主要技术性能指标
● 速断保护
a) 整定值范围
电流：0.1In ～20In
时间：0s ～ 99.99s
b) 整定值允许误差
电流：±3%或±0.02In
注：In 为 TA 二次额定电流，以下同
c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%
● 过流保护
a) 整定值范围
电流：0.1In ～20In
时间：0s ～ 99.99s
b) 整定值允许误差
电流：±3%或±0.02In
注：In 为 TA 二次额定电流，以下同
c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%
● 过负荷保护
d) 整定值范围
电流：0.1In ～20In
时间：0s ～ 99.99s
e) 整定值允许误差
电流：±3%或±0.02In
注：In 为 TA 二次额定电流，以下同
f) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%
● 过流加速保护
整定值范围
电流：0.02In～ 20.0In
时间范围：0s ～ 10s
整定值允许误差
电流：±3%或±0.02In
时间误差：电流为 1.2 倍整定值时，±1%或±40ms
● 二段零序过流保护
a) 整定值范围
电流：0.02In ～ 20In
零序Ⅰ段时间范围：0s ～ 99.99s
零序Ⅱ段时间范围：0.1s～99.99s
b) 整定值允许误差
电流：±3%或±0.02In
c) 时间误差：电流为 1.2 倍整定值，不大于 40ms 或±3%
● 零序加速保护
整定值范围
电流：0.01A～ 10.0A
时间范围：0s ～ 10s
整定值允许误差
电流：±3%或±0.01A
时间：电流为 1.2 倍整定值，±1%或±40ms
● 重合闸
整定值范围：
重合闸充电时间为 15s 一次重合闸时间：0.3s ～ 300s
二次重合闸时间：0.3s ～ 300s
三次重合闸时间：0.3s ～ 300s
重合闸闭锁时间：0.0s ～ 300s
重合闸确认时间：0.3s ～ 999s
整定值允许误差
时间：重合闸动作时间，不大于±1%或±60ms
● 电压型配网功能性能指标
电压检出：≥80% Un
停电检出时间(Z 时间)：≤3.5s±0.5s
X 时间误差：±1%或±60ms
Y 时间误差：±1%或±60ms
● 测量精度
测量电流、电压： 0.2 级
功率及功率因数：0.5 级
事件分辨率： ≤2ms
频率： 0.01Hz
● 开出接点容量
250VAC：允许长期通过电流 8A，切断电流 5A。
48VDC：允许长期通过电流 8A，切断电流 0.7A。
24VDC：允许长期通过电流 8A，切断电流 3A。
● 功率消耗
交流电压：＜0.5VA/相
交流电流：＜0.5VA/相
直 流：≤20VA
● 过载能力
电流回路：
2 倍额定电流，连续工作
20 倍额定电流，允许 1s
电压回路：
1.2 额定电压，连续工作
2 倍额定电压，允许 1s
集中式DTU站所终端柜型尺寸：
1200*600*400（高宽深）
1300*600*400（高宽深）
1600*600*400（高宽深）含400高通讯箱
1700*600*400（高宽深）含400高通讯箱
2260*800*600（高宽深）

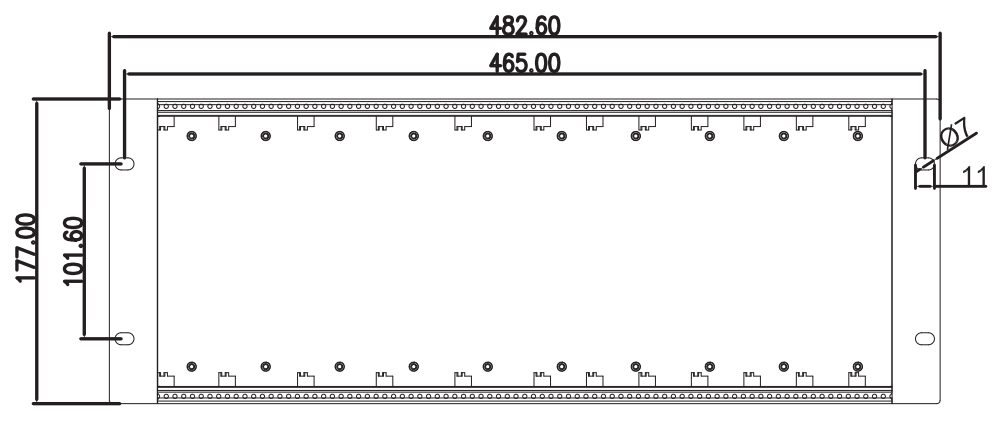

集中式DTU站所终端主控单元尺寸：
回路数：4-24路可选
柜型：
1200*600*400（高宽深）
1300*600*400（高宽深）
1600*600*400（高宽深）含400高通讯箱
1700*600*400（高宽深）含400高通讯箱
2260*800*600（高宽深）8回路以上只能选此柜型
装置电源：AC220V双路， 标配默认
操作电源：DC48V、DC24V
电池容量：
7AH， 标配默认
12AH
20AH
24AH
额定电流：
1A
5A ，标配默认
电流配置：
ABC，标配默认
ACL
ABCL
额定电压：
AC220V
AC100V，标配默认
电压配置：
ABC+L ，2路
ABC+ABC，标配默认
ABC
遥控配置：每路2个遥控，标配默认
遥信配置：每路6个遥信，标配默认
光纤通讯：
ONU，武汉长光（选配）
ODF，武汉长光（选配）
分光器，武汉长光（选配）
出线方式：
端子排 ，标配默认
圆形航插4芯10芯26芯
矩形形航插10芯26芯
圆形航插4芯6芯（防开路）10芯
矩形航插4芯6芯（防开路）10芯
无线通讯：
4G五模串口（选配）
4G五模串口+网口（选配）
4G五模公专一体串口+网口（选配）
其它选配：
线损模块6路/8路，（选配）
