国网分散式DTU-公共单元

分散式DTU公共单元简述

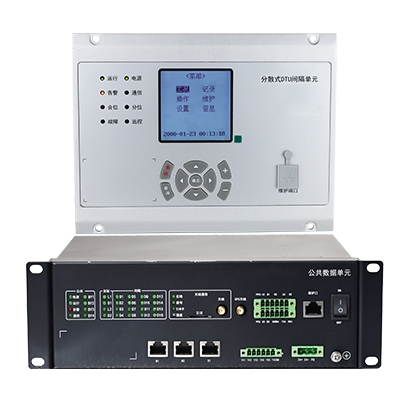

APT-6000GT 国网分散式DTU公共单元具备监控子站、终端设备管理机和通讯管理机等诸多功能于一体，充分体现分层分布式的监控 系统结构，既保持了DCS集散控制系统的设计思想，又采纳了FCS系统的实现原则。

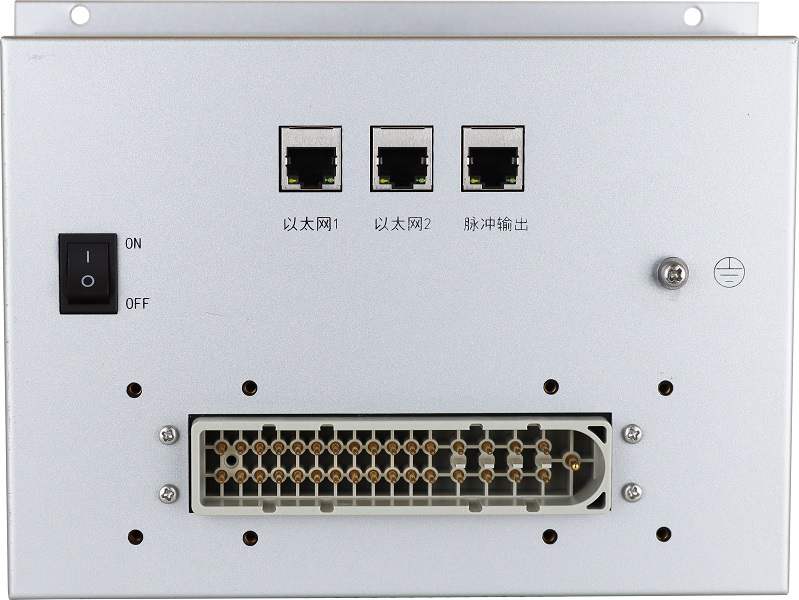

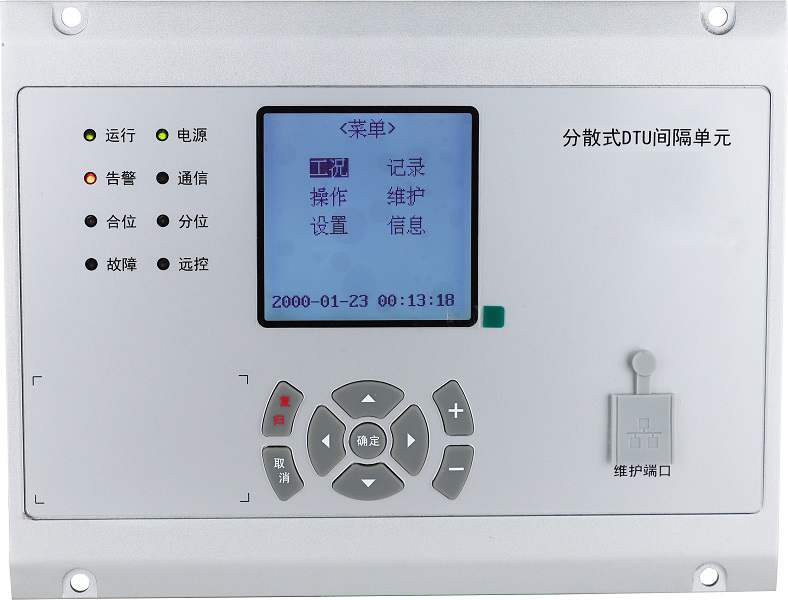

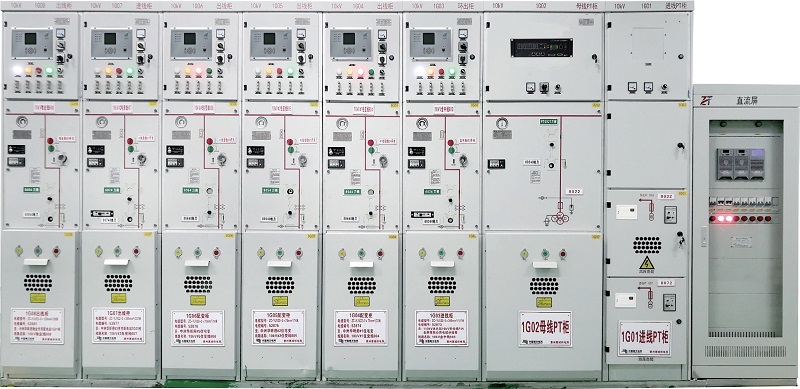

APT-6000GT公共单元与APT-6000G间隔单元配合，实现多个间隔单元的集中监控与管理，同时可以把多个间隔单元的遥测数据、遥信数据、保 护事件、录波数据、运行状态、电能量数据等信息远传至主站或人机面板，也可从主站层获取下发的遥控 命令。实现对每个间隔单元的遥控管理功能。

分散式DTU公共单元功能

通讯接口：

三个标准的 10M/100M 以太网接口，一个RJ45调试串口，3个端子式485串口，1个端子式232串口，1个无线通讯接口（SIM卡槽及天线），1个端子式PPS输出接口。

网络监控：

具备网络中断后自动重连功能，同时实时监控与间隔单元的通讯完整性，在发现某台设备存在网络异常时能立即把通讯异常信号上传至主站。当与主站主通道发生通讯故障时，可自动切换到备用通道。

数据传输：

汇集间隔单元采集的遥测、遥信、遥控等信号按照转发点表的顺序上传值给配电主站，执行配电主站下发的遥控命令和遥调命令，或将命令转发至相应的间隔单元执行；数据上送时可根据需求在原始的信息库中进行挑选，并按理想的上送顺序进行排序，可有效降低配电自动化系统的负担，提高资源利用率。

对时和定位功能：

APT-6000GT公共单元支持规约对时、SNTP对时 、B码对时、秒脉冲对时、GPS对时等多种对时方式，终端自带GPS 双模模块，拥有GPS天线接口，通过外接天线实现与GPS的连接。GPS对时精度小于5ms；主站规约对时，光纤通道对时精度小于1s，无线通讯方式对时精度小于10s。守时精度小于1s/天 。具备GPS定位功能，定位精度小于10米，具备将定位数据上传至主站。

分散式DTU公共单元特点

分散式DTU公共单元符合标准：

GB/T13720 地区电网数据采集与监控系统通用技术条件；

GB/T13729 远动终端设备；GB/T 35732 配电自动化智能终端技术规范；

DL451 循环式远动规约；DL/T 1146- 2009 DL/T 860 实施技术规范；

GB/T13729；GB/T14285；GB/T15153.1；GB/T17626；DL516；DL/T550；

DL/T599；DL/T630；DL/T634.5- 101；DL/T634.5- 104；DL/T667；DL/T790；

DL/T814；DL/T890；DL/T1080；DL/T5003；DL/T5404；Q/GDW156；Q/GDW370；

Q/GDW382；GB/T4208；GB3047.1；JB616；GB191

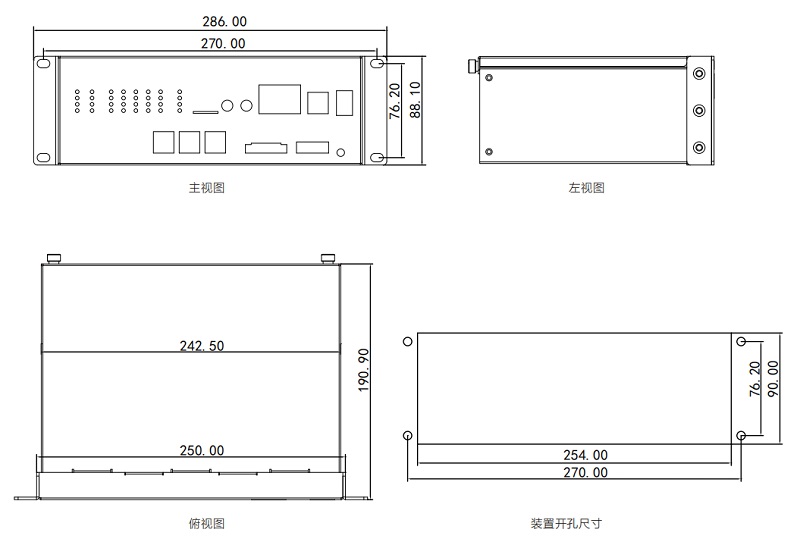

分散式DTU-公共单元安装尺寸图

（单位:mm）
