电能质量分析仪

BH2000-1电能质量分析仪适合范围

能够完成电量测量、电能计量、数据分析、采集及传输、可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。

电力参数：

三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电压波形、开关量报警。

电能质量：

电流电压谐波失真、波峰值、瞬时值、平均值、真有效值、电压波峰系数、电流K电流、电流基波、不平衡度、正序分量、负序分量、零序分量、电流电压组合波形、电流波形、电压波形、分相波形。

谐波分析：

2 - 31次电压，电流谐波分析以及总谐波分析，谐波柱形图。

时间记录：

8通道故障录波记录，记录报警编号，记录报警状态值，记录报警事件，记录故障相位数据。

费率电度：

尖峰平次谷五段费率，4时区，24时段电度计量，每段费率12月月统计，当前月天统计， 当前日功率趋势统计，可变滑差，每段费率电费统计，总电度统计，总电费统计，上一年电费电价统计，每月最大需量统计，每日最大需量，需量指示。

BH2000-1电能质量分析仪技术参数

1.采样范围：交流电压表0-600V 采样超过600V 需要配置外置电压互感器

                    交流电流表0-6A采样超过6A需要配置外置电流互感器

2.谐波范围：各相电流，电压2-31次谐波分次0.01% -99.99%（可定制2-51次分次谐波）THD 0.1% -999.9%

3.采样速率：计量:1.0S/次，谐波: 0.5S/次

4.计量准确度：±0.5% FS

5.谐波准确度：±0.05% FS

6.显示方式：LED, LCD,TFT显示，以实际产品为准

7.输入回路功率：电流<0.5VA  电压<0.2VA

8.供电电源：AC220V，AC/ DC48 - 320V，AC/ DC5 -48V，系统功耗<0.3VA

9.报警输出：独立继电器输出，触点容量250Vac/2A，30Vdc/2A

10.变送输出：可设置切换4-20ma或0-20ma，精准度±0.5% FS，带载能力<900Ω，输出共源

11.通讯接口：RS485串行通讯，MODBUS_ RTU格式

12.开关量输入：无源干节点，光耦隔离

13.工作环境：温度 -40℃-85℃，湿度<85%RH的无腐蚀性气体场合

14.可靠性：静电：空气>8KV ， 接触>4KV

                  浪涌： >4KV

                  群脉冲： >4KV

                  耐压：   >2KV

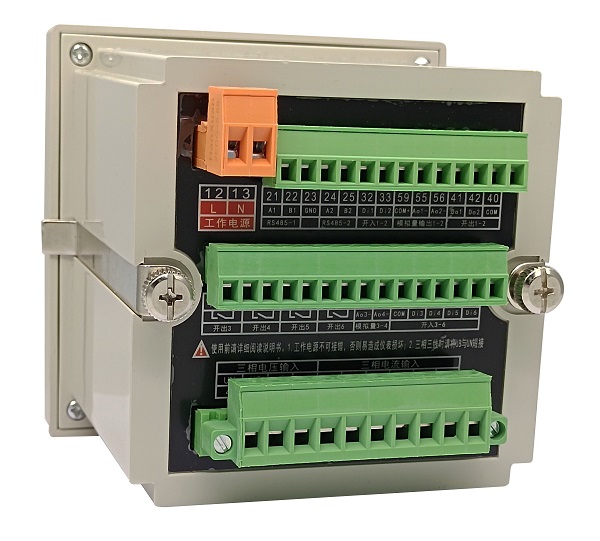

BH2000-1电能质量分析仪报警通道和变送通道编号说明

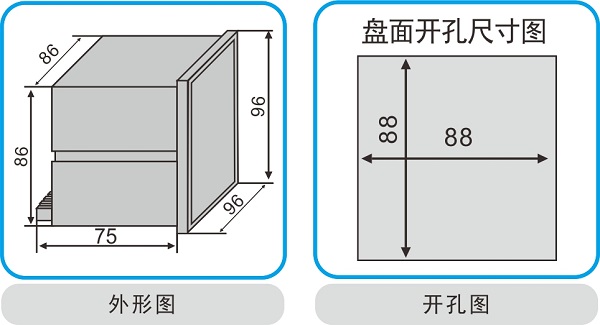

BH2000-1电能质量分析仪外形及开孔尺寸图
