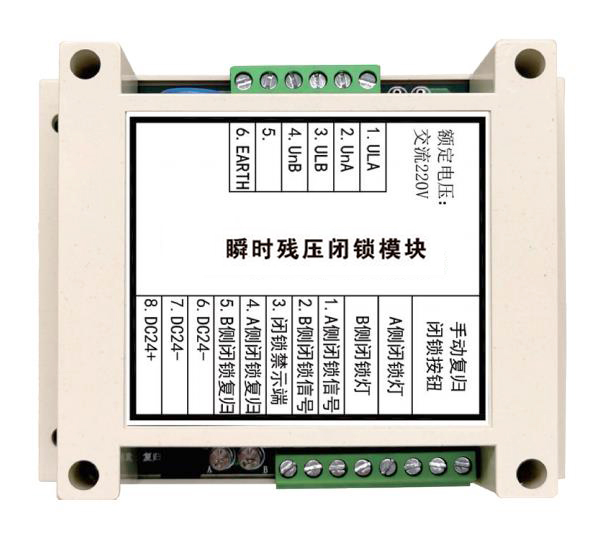

瞬时残压闭锁模块

工作原理：

当系统供电掉电后，该失压脱扣装置立刻控制脱扣，并给出 2 组不同的开关状态信号。

当系统来电后，该失压脱扣装置充电并切换2组不同的开关状态信号至预定状态等待系统再次掉电。

功能特点：

该模块包含两路闭锁信号，ULA和UnA对应开关A侧电源侧，ULB和UnB对应开关B侧负荷侧；不管终端及瞬时残压闭锁模块DC24V+、DC24V-是否有电，只要ULA和UnA或ULB与UnB输入交流电压大于30%Un时，持续时间大于40ms时（时间可以出厂调整20ms以上都可以），瞬时残压闭锁模块即可产生对应的闭锁信号。正常供电产生的闭锁信号需要在线路失电后复归。

测试数据：

使用环境条件

• 海拔高度： ≦5000 米

• 环境温度： 户外-40℃～+65℃

• 最大日温差： 25℃

• 最大风速： ≦35m/s

• 最大覆冰厚度： 10mm

• 运行环境： 户外，无易燃、爆炸危险、化学腐蚀及剧烈振动的场所

• 系统中性点接地方式： 中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

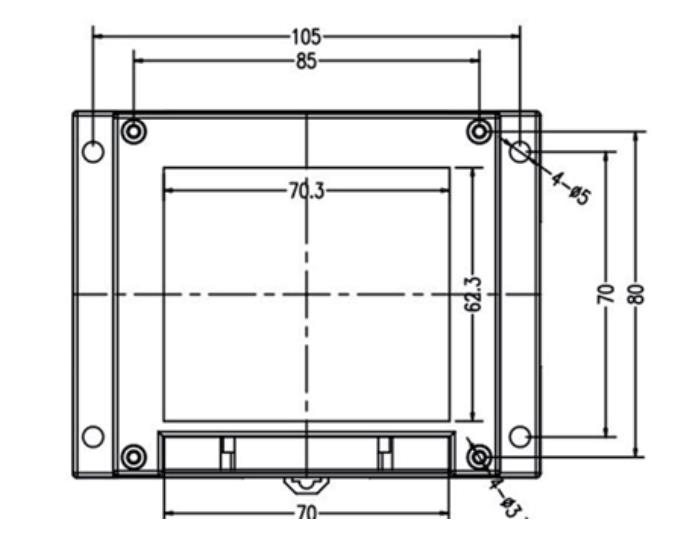

安装尺寸图

外形尺寸：长*宽*高=115mm*90mm*40mm

螺钉安装：侧面有4个直径 4mm 的安装孔；安装孔位置为105mmx70mm;

导轨式安装：导轨宽度 35mm;导轨对应的壳体长度115mm。
